RDI403

1.産品介紹

1.1産品描述

RDIx03是門思科技(jì )自主研發的一款可高度靈活配置、低功耗的DTU，嵌入了NXP高性能的MCU和Semtech的射頻芯片SX1276/8，使用485接口與外界設備通信，通過LoRaWAN協議上傳業務數據到應用平台。

1.2應用領域

  • 工業現場
  • 電力泛在物聯網
  • 水文氣象監測
  • 環保、市政等相關場景監測

1.3主要特點

  • RS-485支持多種波特率和校驗方式，具備幹擾數據過濾功能和超時重查功能
  • 支持多種不同協議類型設備連接
  • 支持遠程和進場FUOTA升級
  • 支持中繼
  • 支持組播
  • 支持精确對時

1.4産品外觀



2.産品參數

2.1接口定義




名稱定義
N220V交流電源零線

L

220V交流電源火線
485A

485A

485B

485B

120Ω匹配電阻，總線設備較多，距離較遠，有幹擾時，将此端子與RS485A短接
INTI/O輸入
GND

GND

12V+

12v電源接口
觸發按鍵單擊此按鍵，RDIx03将查詢數據并上傳
RU

系統運行指示燈，每秒1次進行閃爍， 表明系統運行正常

LR

數據狀态指示燈，有數據發送與接收時，閃爍100ms

TX

數據發送指示燈，發送RS-485數據時閃爍

RX

數據接收指示燈，接收RS-485數據時閃爍

2.2電氣參數

工作電壓

AC 85V~270V

DC 12V

工作溫度-40℃~85℃
工作濕度0%~95%RH
防護等級IP53
功率<1W
尺寸大小89.2mm x 35.8mm x 65.4mm

2.3射頻參數

工作頻率410~510MHz/863~928MHz
發射功率5~20dBm
接收靈敏度-139dBm@292bps
數據傳輸速率0.3~4.5kbps
調制方式LoRa
可支持LoRaWAN頻段CN470/EU868/AS923/EU433/AU915
可支持LinkWAN頻段CN470/AS923
天線阻抗50Ω

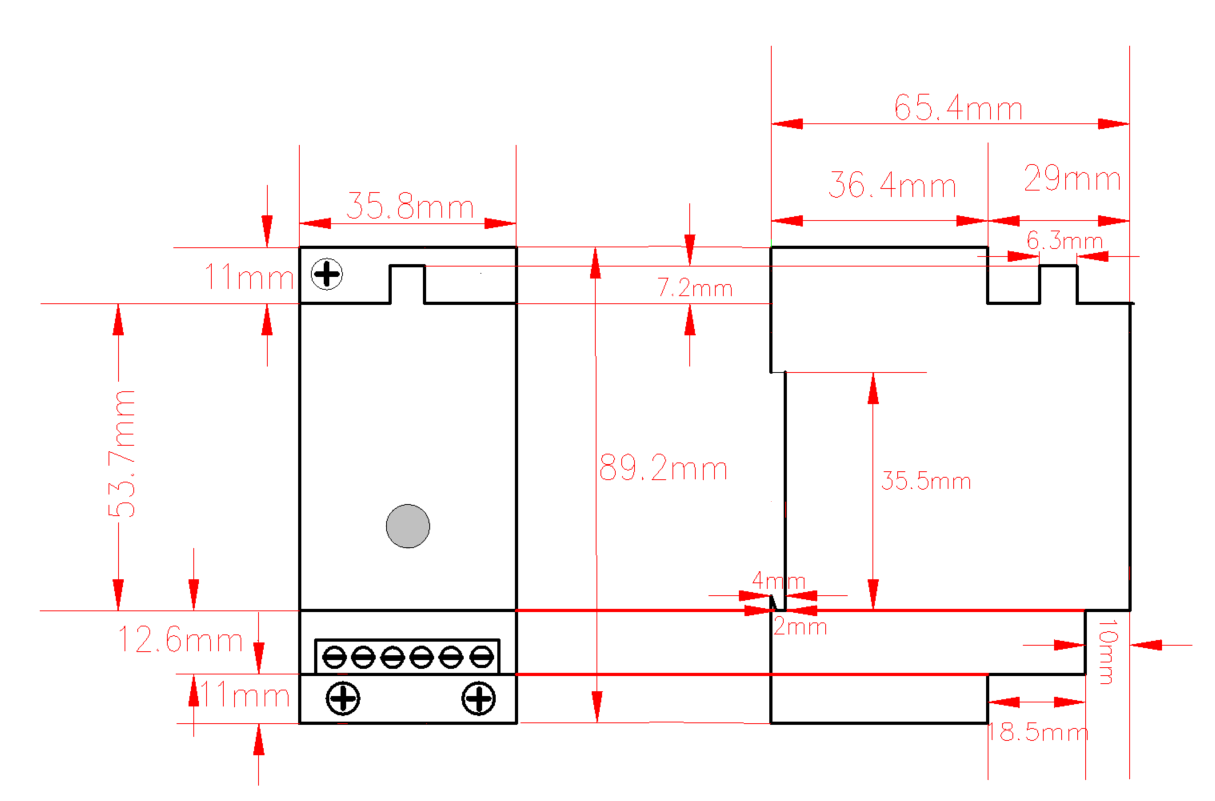

2.4.結構尺寸
