GDI31x

1.産品介紹

1.1産品描述

GDI31x是門思科技(jì )針對LoRaWAN系統基于SX1302設計的室内8通道高性能網關。适用于園區、大廈、樓宇等室内環境，由于具備強勁的處理能力和靈活的二次開發環境，還可以在邊緣計算、AI、大數據等新一代的技(jì )術浪潮中發揮重要作用。

1.2應用領域

GDI31x主要适用于遠距離、超低功耗的應用，比如無線抄表，傳感網等物聯網應用。

1.3主要特點

- 5V TYPE-C端口供電
- 體積小，攜帶方便
- 支持以太網和4G
- 采用SX1302，性能不減配
- 豐富的狀态指示燈
- 即插即用，無需配置
- 支持LoraWAN mac層全部協議模式（ClassA、B、C）
- 基于linux操作系統，接受靈活的定制化開發
- 支持藍牙，Wifi

2.産品參數

2.1外觀

GDI31x外殼散熱型好，抗腐蝕能力強，體積小，方便部署，能夠很好的适應室内環境的需求；外接天線使用SMA接頭。供電采用5V的TypeC接口和48V的POE接口，兼顧了可靠性和便利性。

2.2規格

SOC · LS1012A 64-bit ARM Cortex-A53 800MHz 2W

内存 · Support DDR3L 1066 MHz

· Memory:512MB

存儲 · 4GB EMMC

LoRa · 工作頻段： CN470 470M～510MHz

EU868 863M～870MHz

EU433 433M～434MHz

KR920 920M～923MHz

AS923 920M～928MHz

· 通信速率：292bps～5.4kbps，支持SF5～SF12

· 發射功率：22dBm Max

· 天線類型：全向

· 信道和工作模式：8信道半雙工

· 單信道帶寬：125KHz

數據回傳 · Ethernet: 1000M/100M/10M

· 4G

配置端口 · USB

· Ethernet

· Bluetooth

· WiFi

供電 · USB TYPE-C(5V 2.1A)

整機功耗 · 5W

環境參數 · 工作溫度：-40～65℃

· 工作濕度：0%～95%RH

· 防水防塵：IP53

重量 · 0.325KG

尺寸 · 115mm*115mm*15mm

3.使用說明

3.1設備準備

（1）GDI31x網關一台

（2）預裝windows7 64位PC一台

（3）可以接入互聯網的路由器或交換機（無4G版網關需要此項）

3.2網關DevEUI獲取

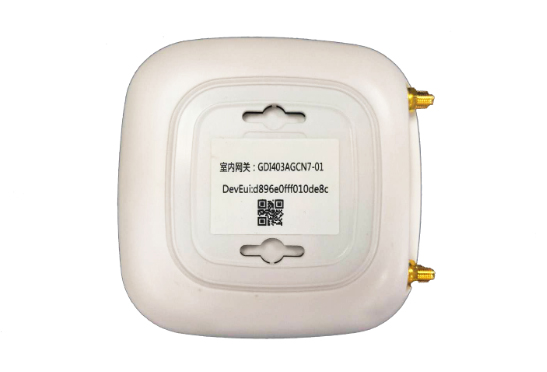

網關DevEUI在網關背面标簽上可以查看。

3.3連線方式

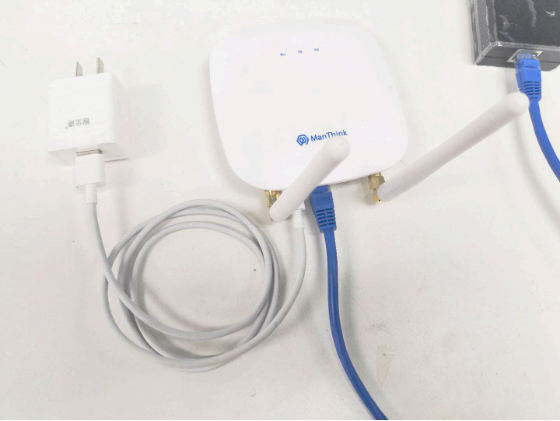

網關接線方法如下：

說明：

左側白色天線為4G天線，右側白色天線為LoRa天線
網關通過type-c接口連接5V電源供電

若網關為無4G版，網線一端接網關以太網口，另一端接交換機或路由器網口

3.4環境準備

保證網關覆蓋範圍内有節點在工作。
使用無4G版網關時，請确保路由器或交換機能夠接入互聯網。

使用含4G版網關時，若隻使用4G網絡，請确保sim卡已經插入卡槽，卡槽在網關下側。

3.5開始使用

默認狀态下，網關使用DHCP方式獲取網絡地址。

如果沒有特殊需求（如使用内網固定IP），網關通電即進入正常工作模式，驗證網關是否正常工作的方法如下。

（1）接通type-c電源

（2 ) 在NMS平台上添加網關，查看網關狀态和上行數據，NMS平台使用方法參照下方鏈接。

此處為語雀内容卡片，點擊鏈接查看：https://mensikeji.yuque.com/docs/share/a2ee67f0-ed23-43e9-8a53-a2a6c059f430?#

3.6指示燈功能

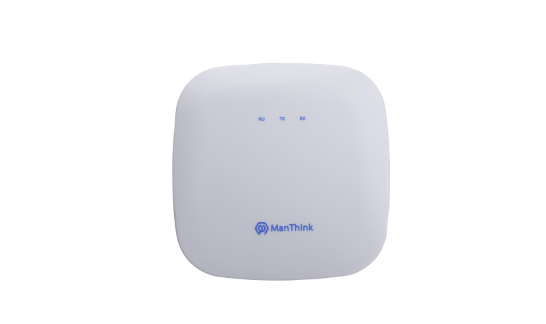

網關正面有三個指示燈，分别為：

RU指示燈：運行指示燈，網關正常運行時指示燈以2s為周期閃爍，網關無法連接網絡時指示燈以1s為周期閃爍
TX指示燈：發送指示燈，網關向節點下發數據時指示燈閃爍

RX指示燈：接收指示燈，網關接受節點上傳的數據時指示燈閃爍

4.産品安裝

4.1安裝方式

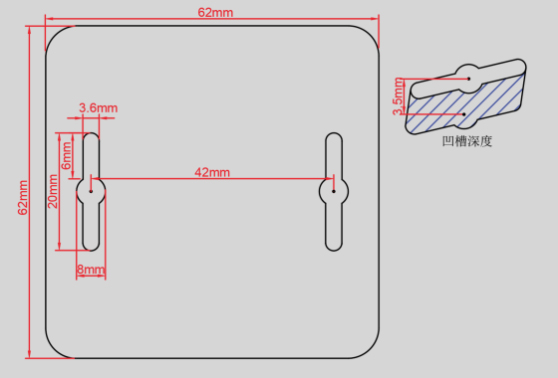

産品背部留有安裝孔，可通過兩個螺釘，固定于牆上
